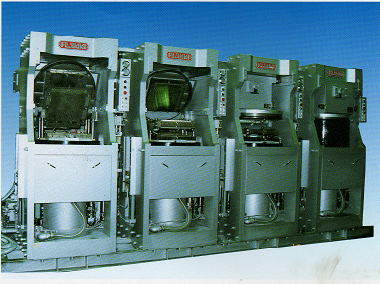

真空成形機 | VACUUM MOLDING MACHINE | 対象素材=ゴム・樹脂など |
■特 長
●ほとんどの作業が成形機内で可能な上コンパクト化されているので設置スペースを縮小できます
●二段開閉構造なので、金型2面分が同時成形できます。また、三面分解割り、一面型も共用可能です。
●金型交換はワンタッチですばやく作業できます。
●型開きバランス装置が組み込まれているので、エアー・ガス抜きがスムーズにしかも均等に作用します。
●ガス抜きがなく、または回数を大幅に減少できるので、ロスタイムがありません。
●チャンバーシール部が円筒構造のため、シールの気密性に優れ、長寿命、簡易交換などのメリットがあります。
●金型が熱定盤から離れないため、温度変化の発生が少ないです。
●熱伝導真空度が良好のため生地の流れがスムーズにいくので、量を減少でき、製品の安定が保持できます。
●前後工程が省力化でき、コストダウンにつながります。
●加硫時間の短縮化が計れ、生産増大が見込まれます。
●放熱が少ないため、昇温時間が短縮化でき、電気消費量の軽減につながります。
●作業位置でに大気温の上昇が少なく、作業が快適に行えます。

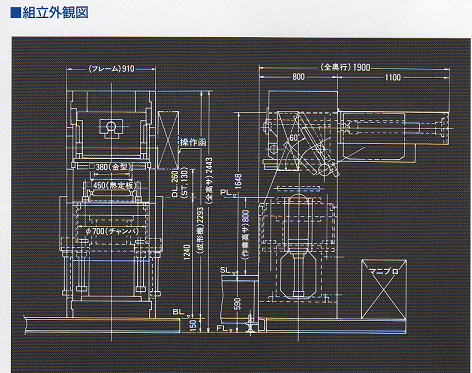

本体形式 | サイドフレーム | |
能力 | 200TON | |
シリンダ径 | 347MM | |
ストローク | 130MM | |
デーライト | 260MM | |
熱定盤寸法(上下) | 450×450MM | |
熱定盤寸法(中) | 380×450MM | |
チャンバ径 | 700MM | |
型寸法 | 50(30)×380×380MM | |
真空電動機 | 4P-5.5KW | |
油圧電動機 | 6P-22KW | |
電熱容量 | 3面5.4KW=16.2KW |

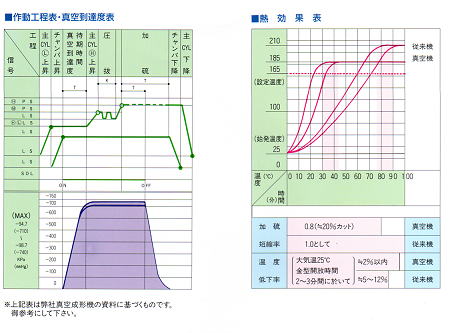

三大要素をより理想に近づけることでより良い品質管理、目標達成が得られます。 最新鋭機能を網羅した次世代にふさわしいファインマシンをお試し下さい。 ※画像をクリックすると大きなサイズでご覧になれます。 |
